MEMS-Bauelemente

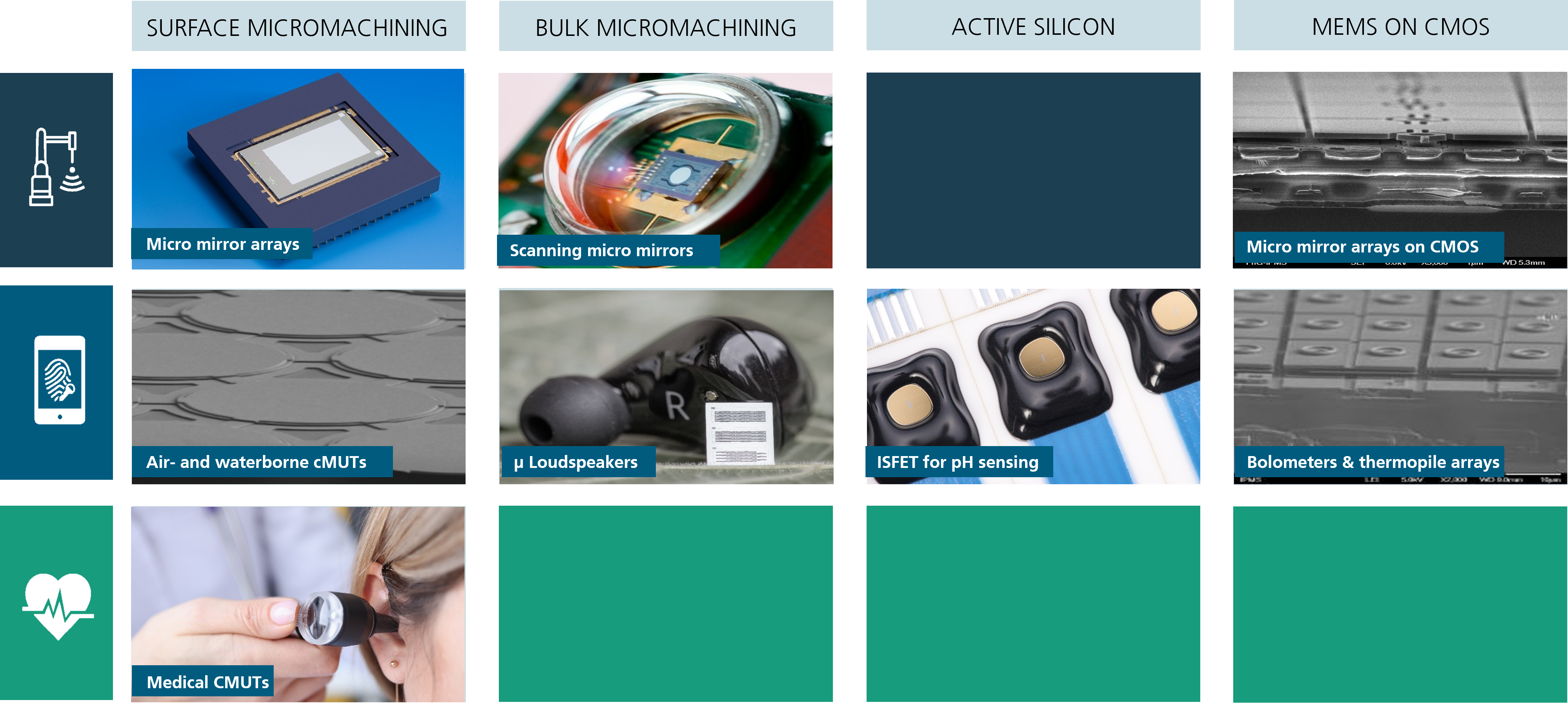

Technologie-Anwendungsmatrix

Der Reinraum des Fraunhofer IPMS ist mit seinem qualifizierten Team und den industrienahen Anlagen für die Forschung und Entwicklung im Bereich von MEMS und MOEMS-Bauelementen ideal aufgestellt. Neben dem tiefgreifenden Verständnis von elementaren MEMS-Fertigungsverfahren, gepaart mit moderner Anlagentechnik, sind wir der perfekte Partner für die Entwicklung von Technologien und Bauelementen.

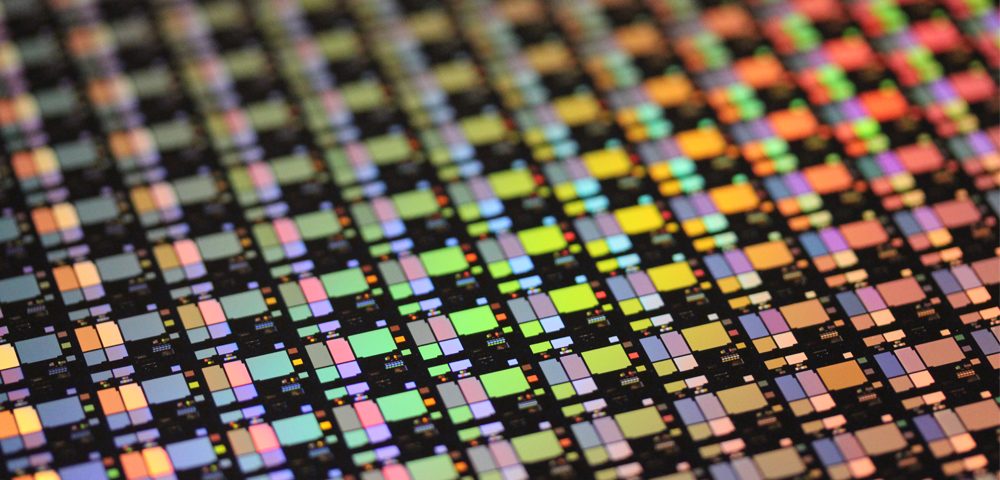

Fertigung Ihrer MEMS-Bauelemente in unserem 200-mm-Reinraum

Gerne fertigen wir in unserem Reinraum Ihre Bauelemente - sei es, weil Ihr Unternehmen selbst fabless ist oder Sie neue Spezifikationen außerhalb Ihrer bewährten Produktion testen möchten.

Unsere Expertise und modernste Technologie ermöglichen es uns, höchste Qualitätsstandards zu gewährleisten und Ihre spezifischen Anforderungen zu erfüllen.



Fragen, die wir Ihnen stellen werden, wenn Sie uns zu Ihrem Projekt ansprechen:

  • In welchem Stadium der Produktentwicklung (TRL-Level) befindet sich Ihr Bauelement?
  • Was sind die Spezifikationen Ihres Bauelements (Wafergröße, Substrat, Materialien, etc.)?
  • Was sind Ihre derzeitigen Fertigungskapazitäten und wie soll sich das in der Zukunft entwickeln? Geht es um Prototypen oder eine Pilotfertigung?
  • Sind Sie auf der Suche nach weiteren Leistungen wie bspw. Wafer-Level-Test, Materialanalytik, Design o.a.?
  • Welchen Zeitraum planen Sie?



📧 Sprechen Sie uns an - wir freuen uns, Sie zu beraten.

➡️ Informationen dazu, wie ein Projekt bei uns abläuft, erhalten Sie hier.



Bauelemententwicklung innerhalb eines Projekts mit anschließender Fertigung in unserem Reinraum

Forschung und Entwicklung ist unsere Stärke. Wir begleiten Sie durch den gesamten Entwicklungsprozess – von der ersten Idee über prototypische Tests bis hin zur Pilotserienfertigung. Auf Wunsch begleiten wir auch den Transfer in eine kommerzielle Volumen-Fab.



Wie können wir in einem Projekt zusammenarbeiten?

Es gibt eine Reihe an Möglichkeiten der Zusammenarbeit, beispielsweise:

  • Direkauftrag
  • National oder international gefördertes Projekt
  • Lizenzierung
  • Strategische Partnerschaft
  • Technologietransfer
  • Innovationsunterstützung
  • Spin-offs
  • spezielle Programme für mittelständische Unternehmen



📧 Sprechen Sie uns an - wir freuen uns, Sie zu beraten.

➡️ Ausführliche Informationen zur Zusammenarbeit haben wir hier für Sie zusammengestellt.

Beispiele für Bauelemente mit Forschungs- und Entwicklungsauftrag

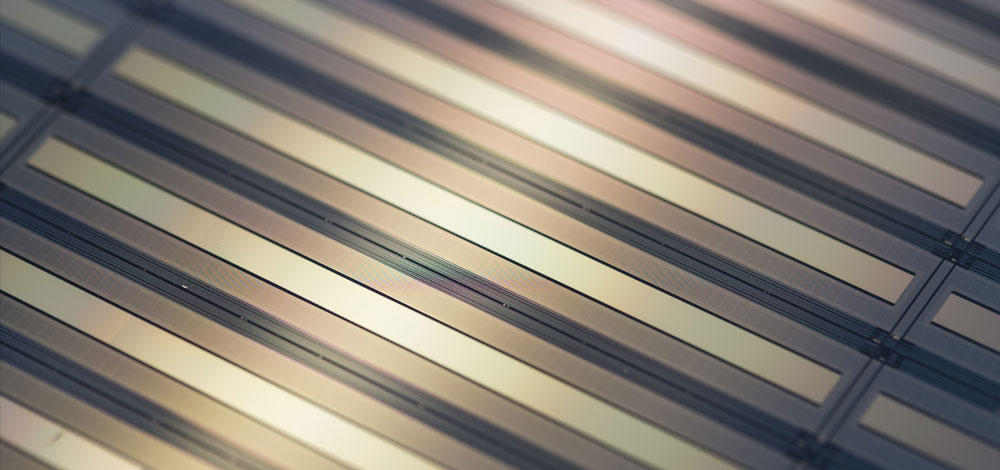

Mikrospiegelarrays als programmierbare Maske

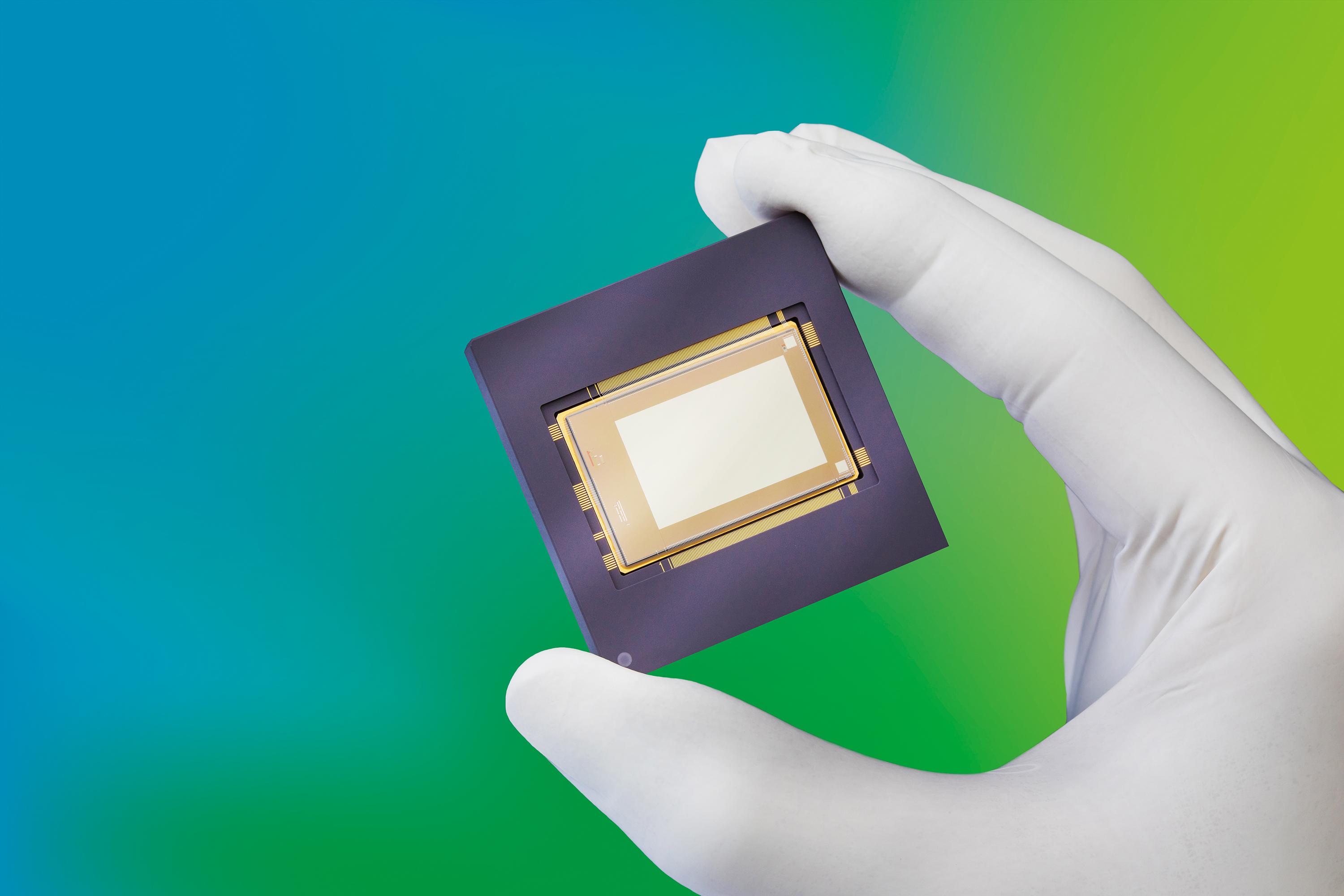

Am Fraunhofer IPMS entwickelte Mikrospiegel

Die Entwicklung der Mikrospiegelarrays als programmierbare Maske für Maskenbelichtungsanlagen wird am Fraunhofer IPMS im Auftrag der Firma Micronic Mydata, Schweden durchgeführt. Neben der Weiterentwicklung der Produkte liegt der Fokus auf der Kleinserienlieferung von qualifizierten Bauelementen. Diese qualifizierten Bauelemente umfassen 1 Million Kippspiegel mit Einzelspiegelabmessungen von 16 µm × 16 µm, die Bildwiederholrate liegt bei 2 kHz. Die Bauelemente kommen in hochauflösenden Maskenschreibern der SIGMA-Serie der Firma Mycronic zum Einsatz.

Parallel zu den Lieferaktivitäten arbeitet das Fraunhofer IPMS an der Entwicklung von Spiegeltechnologien für zukünftige Anwendungen mit noch höheren Bauelementeanforderungen. Es wurden erfolgreich Waferbondtechnologien untersucht, die es ermöglichen, auch einkristallines Silizium als Aktormaterial zu verwenden. Die mechanischen Eigenschaften dieses Materials übertreffen die derzeit verwendeten Aluminiumlegierungen signifikant. Erste mit Si-Spiegeln ausgestattete Demonstratorbauelemente zeigen darüber hinaus vielversprechende Spiegelplanaritäten. Eine der größten Herausforderungen dieser neuen Technologie liegt darin, die notwendigen technologischen Prozesse zur Produktionstauglichkeit zu bringen. Hierbei sind die beachtlichen Chipabmessungen von 15 mm × 38 mm in Kombination mit den komplexen Waferbondprozessen zu berücksichtigen.

Mikrodisplays und Sensoren

Wir bieten Technologie- und Prozessentwicklung für organische elektronische Bauelemente auf unseren Pilotfertigungslinien von der Layoutentwicklung bis zur Verkapselung und Baugruppenintegration für OLED, Mikrodisplays und Sensorik an.

Unsere Kernkompetenzen in der organischen Elektronik umfassen die Entwicklung von Technologien und Prozessen zur Herstellung organischer elektronischer Bauelemente basierend auf halbleitenden Kohlenwasserstoffverbindungen. Dazu stehen Pilotfertigungslinien zur Verfügung. Unsere Schwerpunkte liegen in der Prozessentwicklung zur Abscheidung und Strukturierung dünner organischer Schichten sowie in der Verkapselung und Systemintegration. Das Portfolio reicht von der Erstellung einfacher OLED-Layouts auf unterschiedlichen Substraten über OLED-auf-Silizium Technologien (z.B. für Mikrodisplays) bis zur Baugruppenintegration. Anwendung finden die Bauelemente in OLED-Mikrodisplays, in organischen Photodioden für Sensorik, organischer Photovoltaik (OPV) und organischen Dünnschichttransistoren.

Unser Angebot

  • Technologie- und Prozessentwicklung für organische elektronische Bauelemente auf Pilotfertigungs- und Forschungslinien
  • Abdeckung der Wertschöpfungskette von Konzept- und Marktstudien über Layoutentwicklung bis Verkapselung
  • Baugruppenintegration für OLED, Mikrodisplays und Sensorik
  • Inspektion und Fertigung von Mustern
  • Evaluierung und Charakterisierung der Bauelemente
  • Weitere Informationen zu Organischen Leuchtdioden (OLED)

End-of-Line-Substrate zur Charakterisierung von organischen Halbleitermaterialien

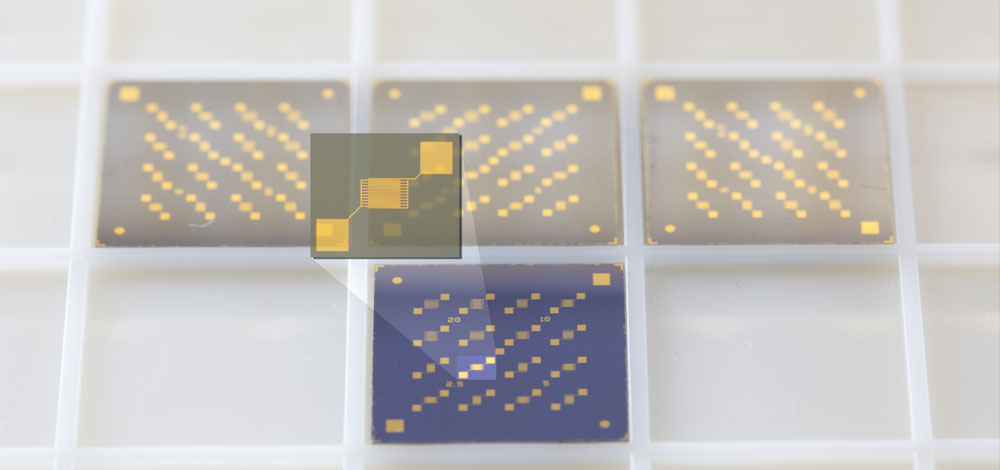

OFET Chips (Vergrößerung: Einzeltransistor).

Organische Elektronik gilt seit einigen Jahren als Schlüsselbegriff für einen neuen Typ von Anwendungen, die auf der Basis von organischen Halbleitern und weiteren einfach zu verarbeitenden Materialien realisiert werden. Typisch für diese neue Materialklasse sind Niedrigtemperaturprozesse und die großflächige Abscheidung und Strukturierung mittels verschiedenster Coating- und Druckverfahren. Die aktiven Halbleitermaterialien bestimmen dabei wesentlich die Performance des Gesamtsystems. Deshalb ist eine einfache und zuverlässige elektronische Charakterisierung dieser Halbleiter eine unabdingbare Voraussetzung nicht nur für die Materialentwicklung in den Laboratorien der organischen Chemiker, sondern auch für Prozessentwickler und Schaltungsdesigner.

Für die Materialanalyse im Bereich organischer Halbleiter stellt das Fraunhofer IPMS standardisierte Einzeltransistor-Strukturen in bottom-gate Architektur zur Verfügung. Diese Substrate für organische Feldeffekttransistoren (OFET) werden auf Silizium-Wafern mit thermischem Siliziumdioxid (SiO2) als ganzflächiges Dielektrikum und Goldelektroden in Lift-off-Technologie im Reinraum des Fraunhofer IPMS hergestellt.

Weitere Informationen zu organische Feldeffekttransistoren (OFET) - Substraten und lateralen organischen Feldeffekttransistoren (LOFET) finden Sie hier.

Thermopile-Arrays

Bei der Herstellung von Thermopile-Arrays pflegen wir seit über 10 Jahren eine enge Partnerschaft mit dem führenden Hersteller Heimann Sensor. Thermopile Arrays kommen gerade in Zeiten von Corona zur Detektion von abgestrahlter Körpertemperatur zum Einsatz. Dies dient, beispielsweise an Flughäfen, zur Früherkennung von infektiösen Flugreisenden.

In Kooperation werden dabei die Thermopile Arrays am IPMS iterativ weiterentwickelt und gefertigt. Die drei Partner, bestehend aus Heimann Sensor als Produktentwickler, XFAB als CMOS-Lieferant und dem IPMS als Technologiepartner für den Backendbereich, führt in einem aktuellen Projekt zu einer weiteren Verbesserung der Pixelgröße und in direkter Konsequenz bei gleichbleibender Arraygröße zu einer höheren Pixeldichte, was die Auflösung optimiert. Dabei ist das IPMS vorrangig für die Hartmaske, die Isolationsstrukturen und die Absorberstrukturen verantwortlich und übergibt diese Bauelemente zur finalen Prozessierung an Heimann Sensor zur Realisierung von Pixel-Arrays mit Auflösungen bis hin zu 120x84. Die Herstellung bestehender Bauteilgenerationen findet dabei kontinuierlich statt.

Photodiode

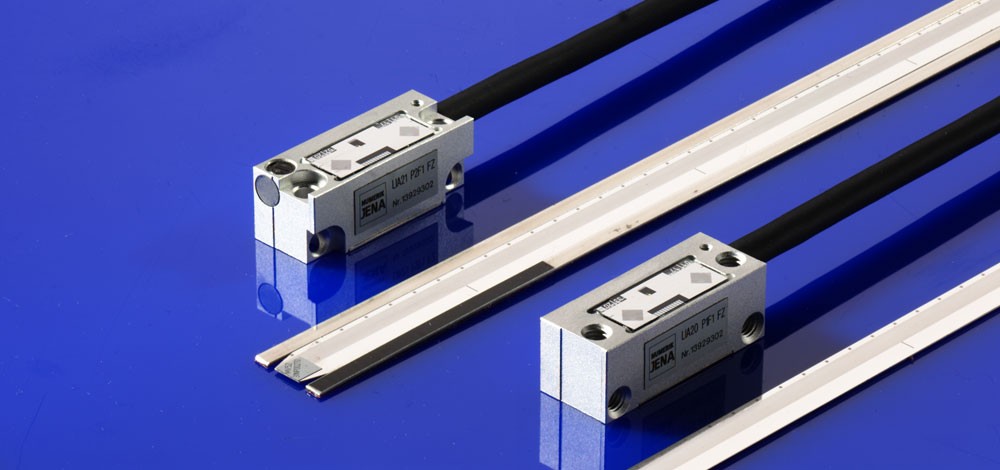

Silizium-Photodioden des Fraunhofer IPMS

Das Fertigen von Photodioden hat am IPMS Tradition und ist über einen langen Zeitraum hinweg optimiert wurden.

Dabei haben wir stets kundenspezifische Anpassungen vorgenommen:

  • Parameter der Dioden (Hohe Empfindlichkeit (NIR), Hohe Cut-Off-Frequenz, Niedriger Dunkelstrom)
  • MST-Komponenten (Grube zur Bedeckung / Kontaktierung der LED)
  • Rückseiten Photodiode

Dabei erreichen die Silizium-Photodioden die maximale Empfindlichkeit bei l = 0,8 bis 0,9 µm.
