Fraunhofer-Institut für Photonische MikrosystemeWir entwickeln abstimmbare Quantenkaskadenlaser (QCL) im mittleren Infrarotbereich. Diese Halbleiterlaser können durch geeignetes Schichtdesign auf Leistung oder Abstimmbarkeit bei langen Wellenlängen optimiert werden. Unsere durchstimmbaren Quantenkaskadenlaser haben ein Beugungsgitter und können daher einen großen Wellenlängenbereich sehr schnell abtasten - perfekt für die Spektroskopie. Die Vorteile unserer Technologie liegen in dem größeren abdeckbaren Spektralbereich, der schnellen Abstimmbarkeit, der geringen Modulgröße und den flexiblen Betriebsmodi.
Quantenkaskadenlaser (QCL)

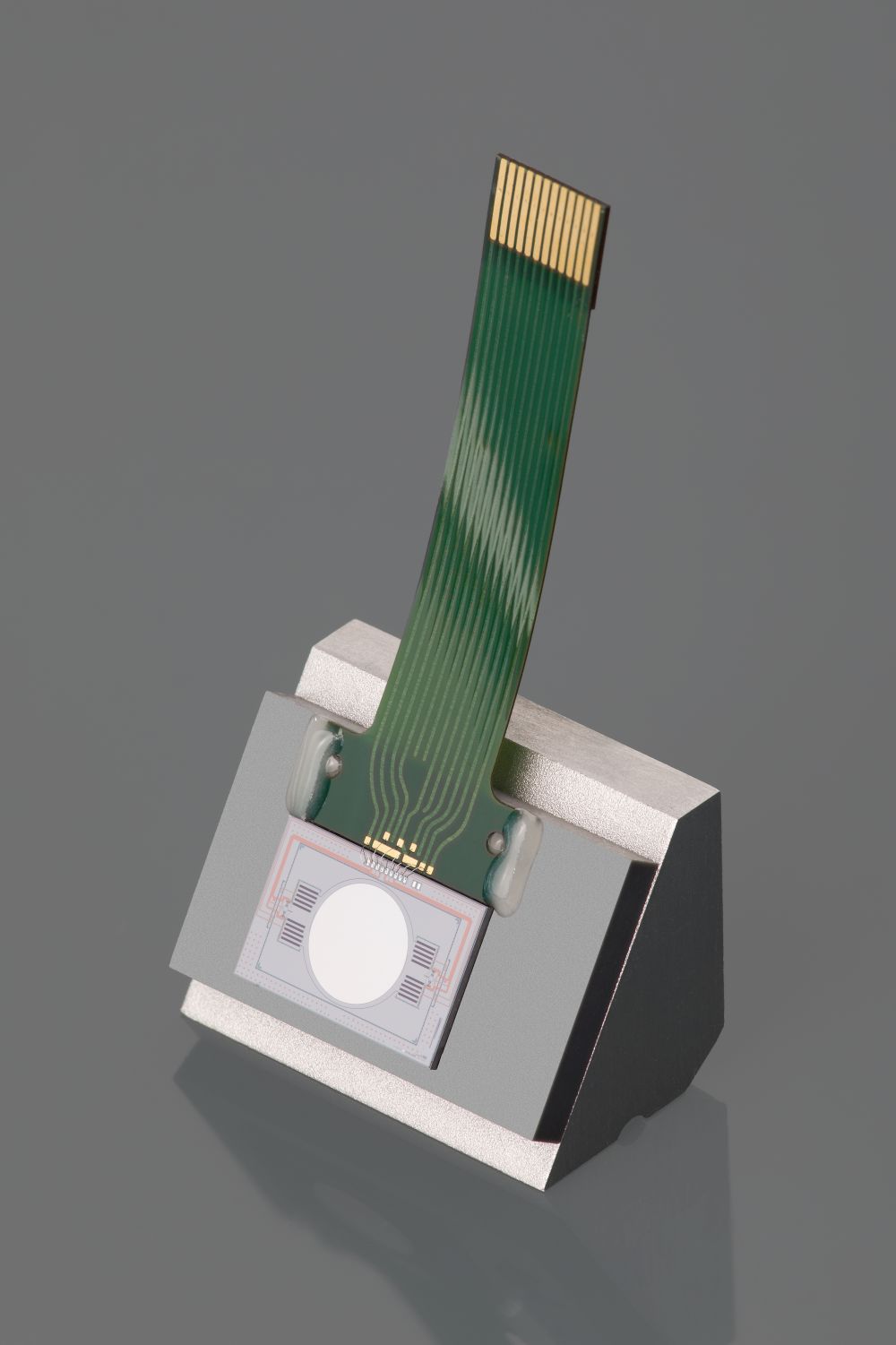

Resonanter 1D-MEMS-Scanner
Was wir anbieten:
- MEMS-Spiegelmodule bis zu 25.000 Stück oder als Nacktfarbstoff in größeren Mengen
- Scan-Engines (Lasermodule) mit Beugungsgittern im mittleren Infrarotbereich bis zu 1000 Stück/Jahr
- Kundenspezifisches MEMS-Modul bestehend aus einer Anordnung von 1 MEMS-Gitter inkl. elektrischem Frontend und Ansteuerungselektronik
- QCL-Lichtquelle
- QCL-Lichtquelle im Package mit Software und Elektronik
- QCL Demo-System (Evaluation Kit)
- Kunden-/Projektspezifischer QCL-Demonstrator mit individuellem Wellenlängenbereich inkl. Elektronik und Software zum Betrieb der Lichtquelle (ohne Auswertung der Spektren)
- Unterstützung bei Optikdesign, optomechanischem Design, Prozesstransfer bis hin zu kompletten Entwicklungsdienstleistungen (Customizing)
Mögliche Spezifikationen
Unsere QCLs werden gemeinsam vom Fraunhofer IAF und Fraunhofer IPMS entwickelt und je nach Anwendung angepasst. Mögliche Spezifikationen sind:
- Abstimmbar zwischen 3-12 µm
- Abtastfrequenz: quasi-statisch bis resonant: 150 Hz, 500 Hz, 1000 Hz
- Größe (L × B × H) 60 mm × 45 mm × 20 mm
- Integrierter Positionssensor zur Wellenlängenbestimmung
- Programmierbare Pulsquelle und Laserstromquelle
- Inklusive Laseransteuerungselektronik
Mehr dazu finden Sie in unserem Datenblatt.
Anwendungsbeispiele
Unsere QCLs sind besonders geeignet für Anwendungen im Bereich der:
- Nachweis von Gefahrstoffen
- Infrarotspektroskopie von Flüssigkeiten
- Kontinuierliche Messungen in der In- und Online-Prozesskontrolle
- Kontrolle der Lebensmittelsicherheit
- Medizinische Anwendungen
- Umweltanalytik
