Ein großer Bestandteil von APECS ist die Entwicklung der quasi-monolithischen Integration (QMI). In der heutigen Zeit, in der technologische Fortschritte rasend schnell voranschreiten, ist es unerlässlich, dass auch die Integration verschiedener Technologien auf höchstem Niveau erfolgt. Hier kommt die Quasi-Monolithische Integration ins Spiel – eine bahnbrechende Methode, die die Grenzen zwischen Back-End und Front-End in der Mikroelektronik durchbricht.

Quasi-Monolithische Integration bezeichnet eine Technik, bei der technologisch verschiedene funktionale Chiplets (CMOS, MEMS, nicht-Silizium) in einem nahezu monolithischen System integriert werden. Bei dieser Technologie werden diese integrierte Chiplets mit einem gemeinsamen Interconnect-Stack auf einem aktiven oder passiven Wafer-Substrat angeordnet und verbunden und dann innerhalb der Frontendlinie kontaktiert. Hiermit lassen höchste Kontaktierungsdichten erreichen. Dies maximiert die Vorteile der einzelnen Technologien, während sie gleichzeitig die Herausforderungen der Integration minimiert.

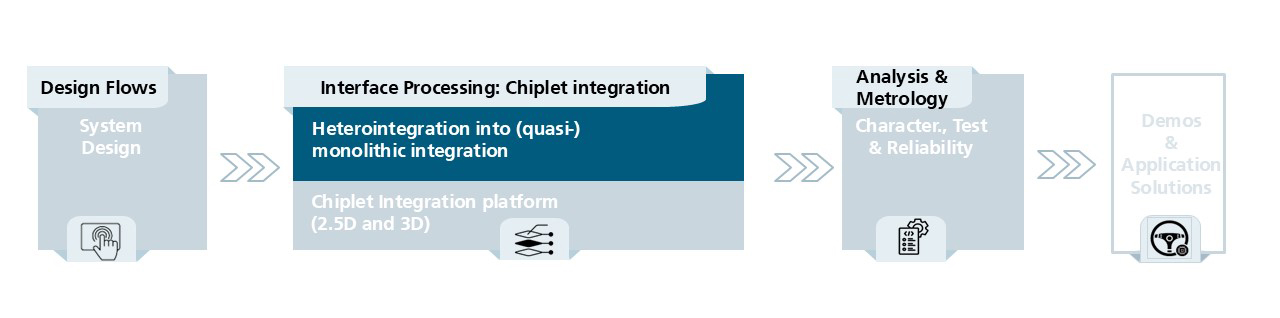

Das Fraunhofer IPMS in APECS: Heterointegration hin zu quasi-monolithischer Integration

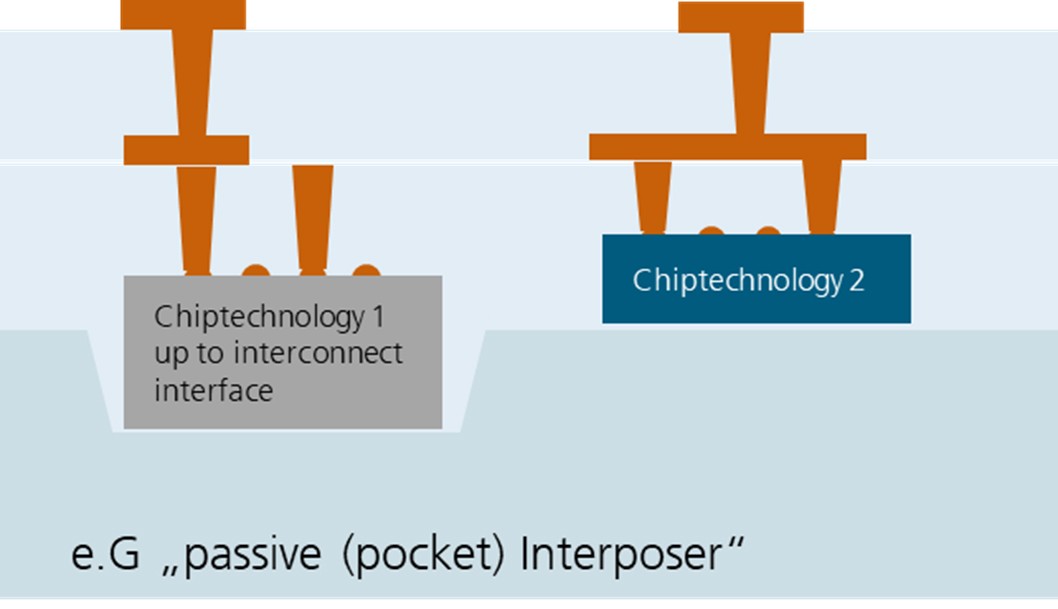

Beispiel einer quasi-monolithischen Integration mit gemeinsamer ILD- und Interconnect-Technologie (mehrschichtig; thermische Kopplung; nahtloses PDK/ADK, …)

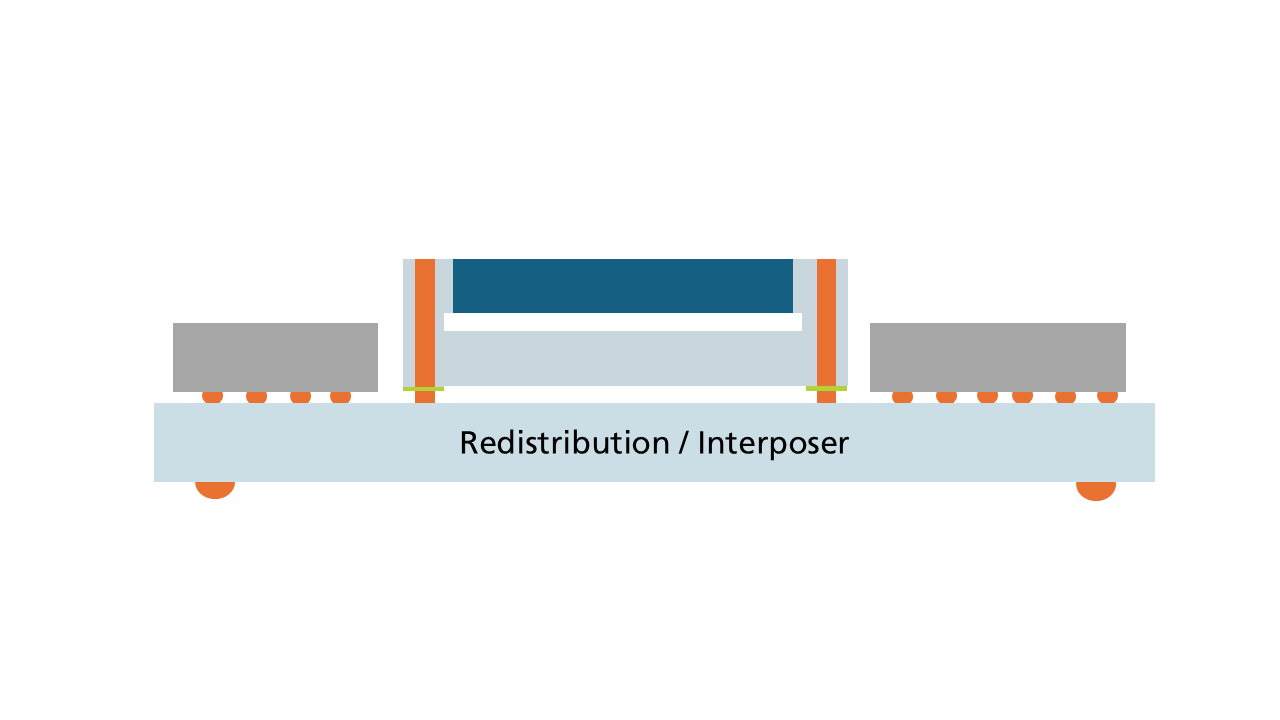

Chiplet-Integrationsschnittstelle für MEMS-Bauelemente.

Ein Hauptbestandteil unseres Beitrags in APECS ist die Entwicklung der quasi-monolithischen Integration (QMI), die neue Maßstäbe in der Chiplet-Integrationstechnologie setzen wird. Die Hauptstärke der QMI liegt in ihrer Fähigkeit, verschiedene Materialien und Technologien höchstintegriert zu kombinieren, um ein extrem leistungsfähiges und zuverlässiges Endprodukt zu schaffen. Im Gegensatz zu vollständig monolithischen Systemen ermöglicht QMI eine größere Flexibilität und Anpassungsfähigkeit.

Vorteile von QMI

  • Leistungsfähigkeit: Durch die enge Integration verschiedener Elemente wird die Leistungsfähigkeit des Systems erheblich gesteigert. Signalverluste und -verzögerungen werden minimiert, was zu einer schnelleren und effizienteren Datenverarbeitung führt.
  • Zuverlässigkeit und Lebensdauer: QMI-Systeme zeichnen sich durch erhöhte Zuverlässigkeit und längere Lebensdauer aus, da mechanische Ausfälle durch die feste Verbindung der Komponenten verringert werden.
  • Kompaktheit: QMI spart erheblich Platz, da die Elemente nahezu monolithisch integriert sind.
  • Kosteneffizienz: Die QMI-Kombination aus Chiplets ermöglicht eine kosteneffiziente Höchstintegration bei schnellen Innovationszyklen

Diese Vorteile prädestinieren die quasi-monolithische Integration für Innovationen wie hochintegrierte SOC (Systems-on-Chip) für KI-Anwendungen (Sensor-KI) sowie intelligente Transceiver mit hoher Bandbreite.

© Fraunhofer IPMS

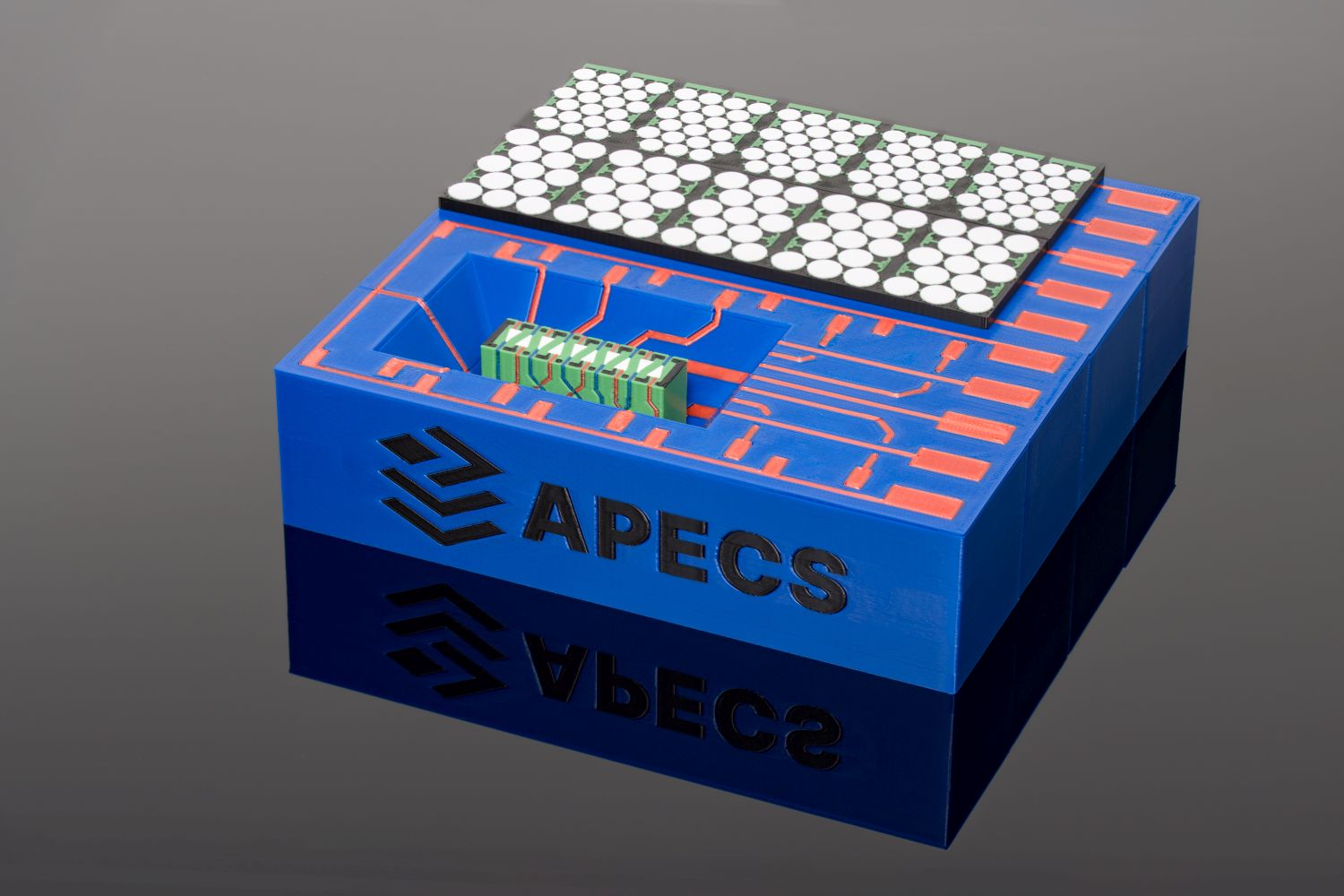

3D-Druck eines Demonstrators der quasimonolithischen Integration mit Chiplet im Pocket.

Unsere Beiträge im Bereich Chipletherstellung für III-V-Optoelektronik-Komponenten:

  • Interface / Dicing
  • CMOS-kompatible MEMS/µLED
  • Interface/ Pockets / TSV (Through-Silicon-Vias)
  • Scribing
  • Cutting
  • Pocket

Unsere Beiträge im Bereich Opto Carriers:

  • Verdrahtung
  • Positionierung / Bonding
  • Planarisierung
  • Metallisierung
  • µTSV (Mikro-Through-Silicon-Vias)
  • Interface
